製品説明

Zhaobao Magnet Group から工場直販の強力ネオジム丸形磁石を購入してください。カスタムグレード (N35 ～ N54UH)、精度公差、無料サンプル、認定バルク供給についてはお問い合わせください。

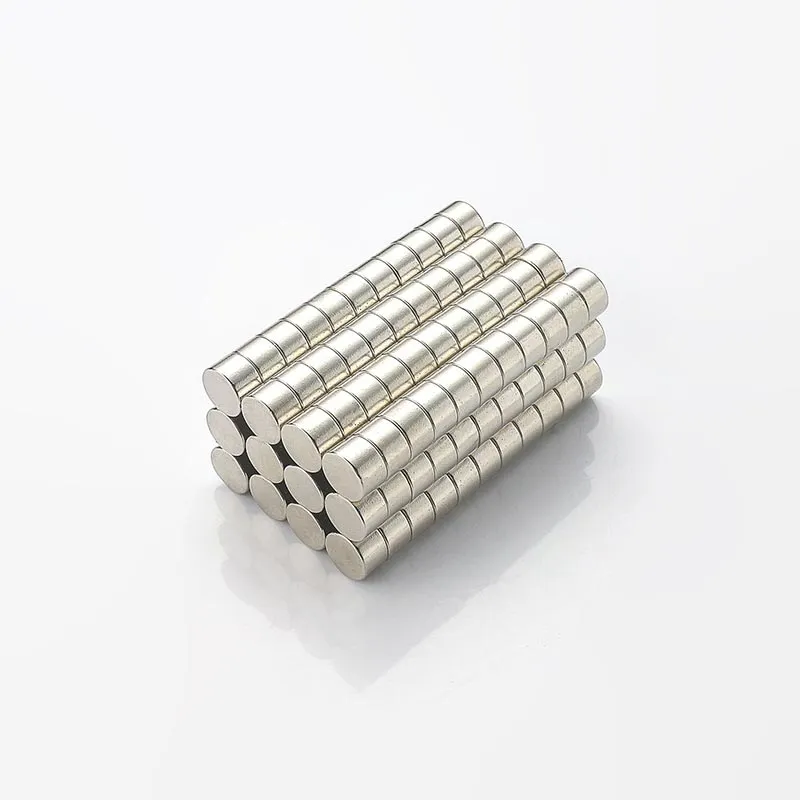

Strong Neodymium Round Magnets

30年の精密エンジニアリング：Zhaobao Magnet Group

1990 年代に設立された Zhaobao Magnet Group は、希土類永久磁石の研究、開発、大量生産に特化した中国のパイオニア企業の 1 つです。 60,000 平方メートルを超える近代的な生産施設を備え、500 名を超える専門家からなる熟練した労働力を擁する当社の第一工場では、年間 8,000 トンを超える高性能ネオジム磁石を生産しています。中国科学院との戦略的パートナーシップにより、当社は「永久磁石モータ磁石工学技術センター」を設立し、22件の独自発明特許を保有しています。当社の研究開発チームは、励起損失、熱劣化、性能の不一致などの複雑な産業上の課題への対処を専門とし、N54、N54SH、N54UH、N48EH、N45AH などの超高級グレードを量産しています。

当社の強力ネオジム丸型磁石を購入すると、主要メーカーから直接調達することになります。原材料の調達、真空焼結、機械加工、めっき、テストを完全に社内で管理することで、中間値上げを排除し、公差、現場の一貫性、納期スケジュールを完全に管理します。

直接の工場出荷値とゼロリスクテスト

当社の長期にわたる産業用顧客の多くは、サードパーティのサプライヤーで早期の磁気損失や機械的故障を経験した後、当社に移行しました。実際の組み立て環境では、当社の強力ネオジム丸型磁石は、動作寿命、機械的完全性、熱安定性において市場標準を常に上回っています。当社は無償の評価サンプルを無料で提供しており、エンジニアリングチームが本格的な生産に着手する前に機械的公差、表面メッキ、引っ張り力を検証できるようにします。

「強い」要素の解読: N35 と N52 のグレード選択

ネオジム磁石の仕様では、「N」番号はメガガウスエルステッド (MGOe) で測定される最大エネルギー積 (BHmax) を指します。この指標は、磁石材料が単位体積あたりに放出できる最大磁束密度を表します。ただし、より高いグレードを選択しても、すべてのアプリケーションで自動的にパフォーマンスが向上するとは限りません。

学年	エネルギー積 (BHmax)	残留磁束密度(Br)	プライマリアプリケーションプロファイル
N35	33 - 36 MGOe	11.7～12.2kg	コスト重視の用途、一般的な保持具、センサー。
N42	40 - 43 MGOe	12.8～13.2kg	家庭用電化製品、産業用ラッチ向けのバランスの取れたパフォーマンス。
N52	49 - 52 MGOe	14.2～14.7kg	狭い空間エンベロープでの最大の保持力、高効率モーター。

技術的洞察: 最大引張力はアスペクト比 (厚さ対直径の比) に大きく依存します。薄いディスクのプロファイル (たとえば、直径 20 mm、厚さわずか 1 mm のディスク) の場合、減磁場により N52 磁石の実効出力が N35 磁石のそれに近くまで減少します。逆に、厚さが直径の 30% ～ 50% に近づくと、N52 などの高グレードがその潜在能力を最大限に発揮します。当社の技術チームは、構造アスペクト比がサポートされていない場合に、コストのかかるグレードを過剰に指定することを回避できるよう、ジオメトリの最適化を支援します。

熱安定性: 保磁力の接尾辞 (M、H、SH、UH、EH、AH) を理解する

標準の N シリーズネオジム磁石は、80°C (176°F) を超える動作温度にさらされると不可逆減磁を起こします。自動車、産業、および屋外用途で信頼性の高い磁界強度を維持するには、高い固有保磁力 (Hcj) 要素を NdFeB 結晶マトリックスに合金化する必要があります。

グレードサフィックス	最高使用温度 (°C / °F)	固有保磁力 (Hcj)	推奨される業界での使用
標準 (サフィックスなし)	80°C / 176°F	≥ 12 kOe	屋内周囲環境、民生用デバイス。
Mシリーズ	100℃ / 212°F	≥ 14 kOe	密閉型電子機器、音響トランスデューサー。
Hシリーズ	120°C / 248°F	≥ 17 kOe	高精度の工業用センサー、ブラシレス DC モーター。
SHシリーズ	150°C / 302°F	≧ 20 kOe	自動車用アンダーボンネットアクチュエーター、産業用ドライブ。
UHシリーズ	180°C / 356°F	≧ 25 kOe	高負荷の磁気カップリング、発電機ローター。
EH・AHシリーズ	200°C ～ 230°C / 446°F	≧ 30kOe	航空宇宙、過酷な用途の産業用暖房セットアップ。

誤った熱定格を選択すると、システム全体が故障する危険があります。連続デューティサイクルを実行する自動車用電動パワーステアリング (EPS) や産業用仕分けコンベヤでは、内部温度が急速に 100°C を超えて上昇することがあります。当社の高保磁力の強力なネオジム丸形磁石を使用することで、フィールドの安定性が保証され、長年の使用による熱減磁が防止されます。

腐食防止と耐久性

未加工のネオジム鉄ボロン素材には高濃度の鉄が含まれているため、湿気の多い環境では酸化や腐食を非常に受けやすくなります。長期的な信頼性のためには、高品質の保護コーティングが不可欠です。

Ni-Cu-Ni (三層ニッケル): 屋内用途の業界標準。優れた機械的強度、耐摩耗性、滑らかなシルバー仕上げを実現します。 24 ～ 48 時間の中性塩水噴霧試験 (SST) に合格しました。

エポキシ (黒色樹脂): 高湿度、海洋、または弱酸性の環境に最適です。優れた塩水噴霧耐性 (SST で最大 96 時間以上) と電気絶縁性を備え、金属フレームに直接取り付けた場合の電気腐食を防止します。

金メッキ: Ni-Cu-Ni ベースメッキの上に金属金層を施します。医療機器のプロトタイピング、生体適合性セットアップ、高級装飾消費財に好まれます。

ゴム/シリコンカプセル化: 最大限の摩擦を提供し、滑らかな垂直スチール表面での滑りを防ぎ、繊細な仕上げ塗装を傷から保護します。

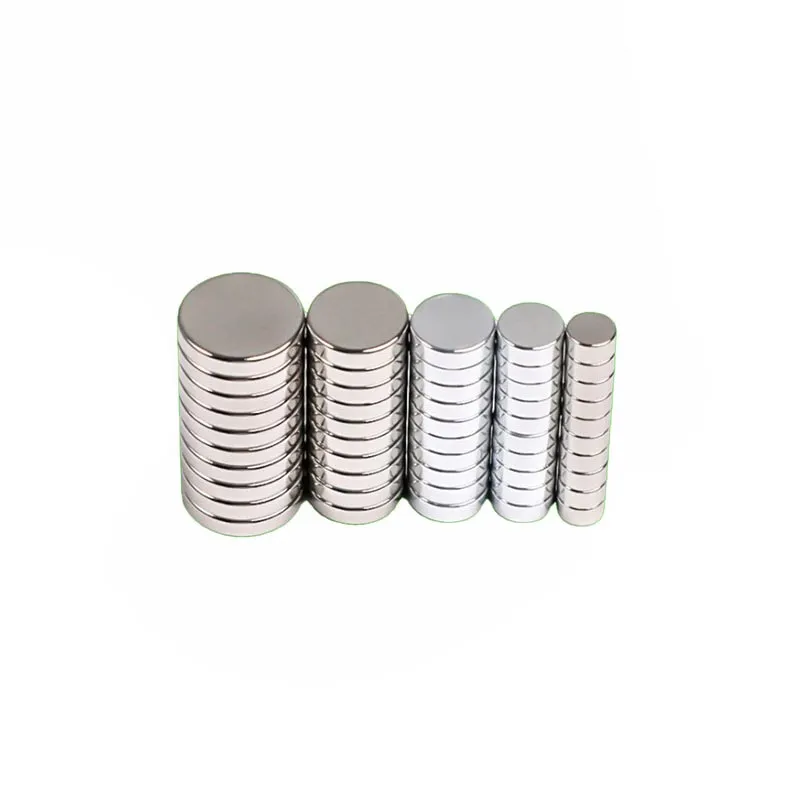

ディスクとリングのジオメトリ

円形磁石は、主に中実ディスクまたは皿穴/ストレート穴リングとして入手できます。正しい幾何学的プロファイルを選択すると、磁束分布と物理的な設置効率が最適化されます。

ソリッドラウンドディスク: 最大限の表面接触と面全体にわたる均一な磁場の投影を実現します。プレスフィットハウジング、磁気クランプパッド、接着アセンブリに最適です。

皿頭リングおよびストレートリング: 標準の皿頭ネジまたはボルト (M3、M4、M5 など) を使用して機械的に固定するように設計されています。これにより、化学接着剤のみに頼ることなく、アルミニウムフレーム、木製パネル、3D プリントハウジングなどの非磁性構造体に確実に固定することができます。

高強度磁石を取り扱うための重要な安全プロトコル

警告: 高出力ネオジム希土類磁石は強力な吸引力を生成するため、取り扱いには厳密な注意が必要です。

挟み込みおよび押しつぶされ傷害: 大きな丸い磁石は、50 kg を超える力で急速にスナップする可能性があります。合わせ面に指を触れないようにしてください。組み立て中は丈夫な革製安全手袋を着用してください。

脆性とチッピング: 焼結 NdFeB はセラミックのような脆性材料です。制御されていない 2 つの磁石が互いに衝突しないようにしてください。衝撃により材料が粉砕され、鋭利な飛散破片が発生する可能性があります。保護安全メガネを着用してください。

医療および電子干渉: ペースメーカー、埋め込み型医療機器、磁気メディア、クレジットカード、および繊細な産業用電子機器からは、少なくとも 30 cm (12 インチ) の安全な距離を維持してください。

産業用および商業用アプリケーションの範囲

当社のプレミアム強力ネオジム丸形磁石は、世界中の重要な商業、技術、産業環境に導入されています。

自動車システム: 電気自動車のトラクションモーター、パワーウィンドウアクチュエーター、磁気センサー、オイルパンフィルタープラグ。

産業オートメーションと安全性: 空気圧シリンダー位置センサー、重機の安全インターロック、磁気分離装置、およびロボットのアーム先端ツール。

医療機器: 手術器具の高精度磁気カプラー、画像機器の位置決めアレイ、研究室自動化治具。

生産ラインの備品: クイックチェンジ加工用ホールドダウン、溶接治具、塗装ラインハンガー、材料選別ステーション。

商業および消費財: 建築ハードウェア、磁気ラッチ、ハイエンド音響スピーカー、高精度 3D プリンターベッドクランプ。

寸法精度、保持力、加工公差

保持力は純粋に質量の関数ではありません。それは磁気回路、磁極領域、バッキングプレートの材質、表面粗さ、エアギャップによって決まります。 1mm の空隙 (塗料、埃、メッキが原因) があると、保持力が最大 50% 低下する可能性があります。

Zhaobao Groupでは、超精密ワイヤーカット、スライシング、研削機械を稼働し、標準として±0.05mmの厳格な寸法公差を維持していますが、高精度モーター用途向けのカスタム公差は±0.02mmまでとなっています。当社の強力ネオジム丸形磁石のすべてのバッチは、出荷前に自動化された寸法検査と磁束試験を受け、完全な検査試験報告書が添付されます。
