ディスクマグネット

当社の工場は、平らな円形の磁気コンポーネントを必要とするさまざまな産業用途向けの高精度ディスク磁石の製造を専門としています。磁石製造における 30 年の専門知識により、当社はさまざまな直径 (1mm ～ 150mm)、厚さ、NdFeB、SmCo、フェライト、アルニコなどの磁性材料のディスク磁石を提供しています。各ディスクマグネットは厳格な品質管理を受けており、正確な寸法、一貫した磁気特性、および信頼性の高い性能を実現する耐久性のある保護コーティングが保証されています。

お問い合わせを送信

製品説明

軸方向に磁化された平らな円形の形状を特徴とするディスク磁石は、現代の産業で使用されている最も汎用性の高い永久磁石構成の 1 つです。その単純な形状は、一貫した磁気特性、正確な寸法、信頼性の高い腐食保護を備えた製品を製造するために必要な複雑なエンジニアリングを裏付けています。当社工場専用ディスクマグネット生産ラインは、高度な材料処理と精密機械加工を組み合わせて、小型センサーから産業用磁気アセンブリに至るまでの用途に優れたコンポーネントを提供します。

薄い必要があるかどうかディスクマグネットスペースに制約のある設計や、磁力を最大化するためのより厚いバリエーションの場合、当社の垂直製造統合により、あらゆる段階で品質が保証されます。原材料の選択 (NdFeB グレードには純度 99.5% 以上のネオジムを使用) から最終検査まで、当社はプロセス全体を厳格に管理し、その結果、ディスクマグネットアプリケーションで予測どおりに動作します。

当社のディスクマグネット製造の主な利点

精密な厚み制御

のためにディスクマグネット, thickness is often the most critical dimension affecting both magnetic performance and assembly fit.両面研削技術により、板厚公差±0.01mm、平行度は全面0.02mm以内を実現。 This precision ensures uniform magnetic field distribution and prevents assembly issues in stacked or closely fitted applications.

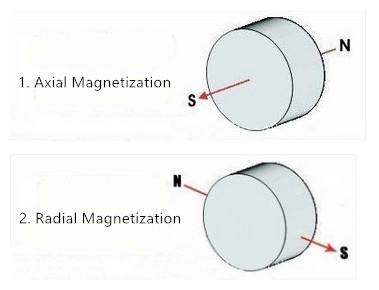

最適化されたアキシャル磁化

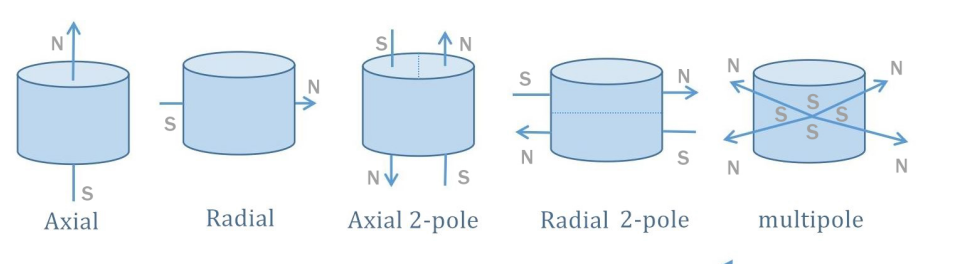

磁化の方向は重要ですディスクマグネット。当社の完全自動磁化システムは、軸方向に沿って強力なパルス磁場 (最大 5T) を適用し、完全な飽和と一貫した極性の調整を保証します。多極用ディスクマグネットでは、特殊な治具を使用して、極間の急激な遷移を伴う正確な半径方向またはカスタムの磁化パターンを作成します。

強化されたエッジ保護

ディスクマグネット are particularly vulnerable to chipping at their edges during handling and assembly.当社独自のエッジアール加工プロセスによりわずかな面取り (0.1 ～ 0.3 mm) が作成され、磁気性能を損なうことなくこのリスクを大幅に軽減します。 Combined with our uniform Ni-Cu-Ni electroplating that fully covers edges, this results in more durableディスクマグネットより長い耐用年数を実現します。

ディスクマグネットの種類と用途

薄型ディスクマグネット

厚さ:0.5mm～3mm
アプリケーション:センサー、リードスイッチ、磁気エンコーダー、薄型家電
主な機能:検出用途に十分な磁場を備えた省スペース設計

標準ディスクマグネット

厚さ:3mm～10mm
アプリケーション:モーターローター、マグネットホルダー、セパレーター、一般産業用
主な機能:磁気強度と機械的安定性の最適なバランス

厚型ディスクマグネット

厚さ:10mm～50mm
アプリケーション:高トルクカップリング、重荷重吊り上げ、マグネットチャック
主な機能:要求の厳しい機械用途向けの最大の磁力

標準ディスクマグネット仕様（NdFeB N45）

下の表は、当社の焼結NdFeBの標準サイズとおおよその保持力を示しています。ディスクマグネットNi-Cu-Ni コーティング付き。ご要望に応じて、カスタムサイズ、グレード (N35 ～ N52)、コーティング (亜鉛、エポキシ、金など) も承ります。引張力は厚さ10mmの鋼板で測定されます。

直径(mm)	厚さ(mm)	学年	約重量(g)	一般的な引っ張り力 (kg)
6.0	2.0	N45	0.44	1.2kg
10.0	3.0	N45	1.75	3.5kg
15.0	5.0	N45	6.2	8.5kg
20.0	10.0	N45	24.8	22kg
30.0	10.0	N45	55.8	45kg
カスタム	0.5～50	全て	計算された	シミュレートされた

取り扱い上の重要な考慮事項

ディスクマグネット直径と厚さの比が大きい (薄いディスク) と、機械的応力により亀裂が発生しやすくなります。直径が大きい場合は、取り扱いには非鉄工具を使用し、磁石と磁石の直接接触を避けることをお勧めします。当社の保護パッケージ (分割されたボックス内の個別のプラスチック容器) は、輸送中の損傷を防ぐために特別に設計されています。

ディスクマグネットの主な用途

フラットでシンメトリーなデザインは、ディスクマグネットさまざまな業界にわたる数多くのアプリケーションに最適です。予測可能な磁場と統合の容易さは、その広範な使用に貢献しています。

ブラシレス DC モーター:ローターに取り付けられ、自動車、産業、民生用途での効率的でメンテナンス不要の動作を実現します。
磁気センサーとスイッチ:位置検出、速度検出、近接スイッチングシステムで使用されます。
磁気保持と固定:工具ホルダー、治具、固定具、磁気クロージャ、および加工中のコンポーネントの固定に。
音響装置:ディスク磁石が音の伝達に必要な磁場を提供するスピーカー、ヘッドフォン、マイク。
医療機器:MRI コンポーネント、薬物送達システム、手術器具、診断装置。
磁気分離:液体や粉末から鉄系汚染物質を除去するために、グリッドまたはプレートに配置されます。
家電：スマートフォンの振動モーター、カメラのオートフォーカス機構、磁気充電コネクタ、スマートホームデバイス。
再生可能エネルギー:風力タービン発電機およびその他のクリーンエネルギー変換システム。

品質認証と基準

当社の製造プロセスと品質管理システムは国際基準に認証されており、ディスクマグネット自動車、医療、航空宇宙、家庭用電化製品産業を含む世界市場の厳しい要件を満たします。

IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 リーチとRoHS SGS認定 CP65 / EN71

各バッチのディスクマグネット寸法検証（光学投影機とCMMを使用）、磁気特性試験（ヒステリシスグラフ）、コーティング厚さ測定（X線）、接着試験（ASTM D3359に基づくテープ試験）、および環境シミュレーション（ASTM B117に基づく塩水噴霧試験）を含む包括的な試験を受けます。 Material certifications and test reports are available for all production orders.
