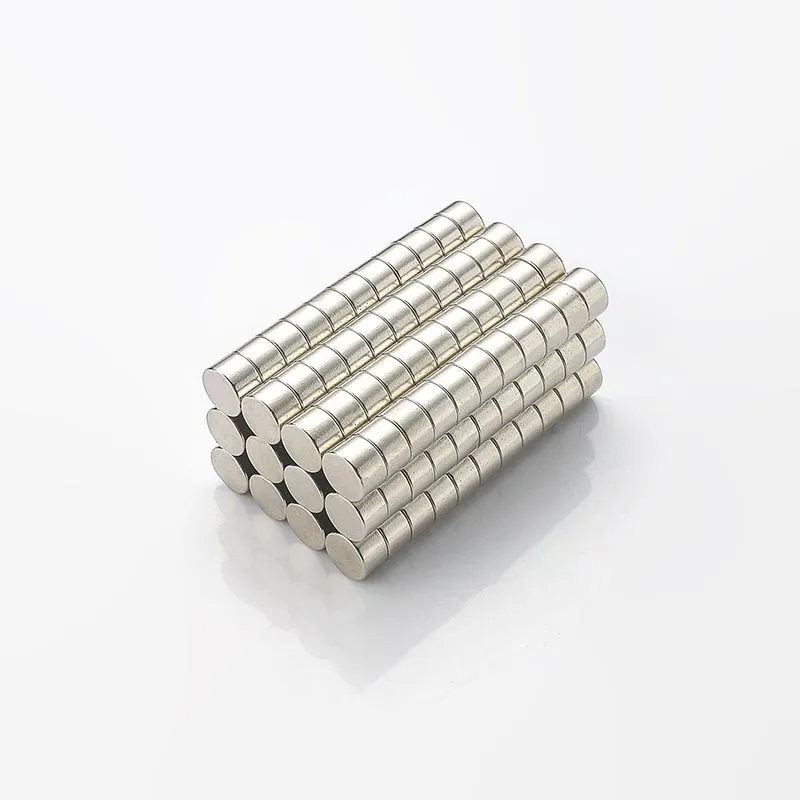

大型強力丸型磁石
Zhaobao Magnet Group から工場直販の大型強力丸型磁石を今すぐ購入してください。 IATF16949 および ISO9001 の認証を取得した Zhaobao は、N35 から超高グレードの N54UH/N48EH までのカスタム高耐久ネオジム磁石を、直接価格設定、無料評価サンプル、産業用途向けの信頼性の高いグローバル配送で提供しています。
お問い合わせを送信
製品説明
Zhaobao Magnet Group から工場直販の大型強力丸型磁石を今すぐ購入してください。 30 年以上の製造経験、年間生産量 8,000 トン、中国科学院と開発した 22 件の特許を誇る当社は、鉱山、モーター、重機向けにカスタム設計の N35-N54UH ネオジム磁石を供給しています。公正な工場価格、認定された IATF16949 品質、無料のテスト サンプル、および完全なテスト データをお楽しみください。
直径と厚さがどのように組み合わされて引っ張り力を生成するか
重工業用磁石では、保持力のスケーリングは非線形です。磁気ディスクの表面積を 2 倍にすることは、単にその保持容量を 2 倍にするだけではなく、適切な軸方向の厚さと組み合わせると磁束集中が指数関数的に増加します。
| 寸法（直径×厚さ） | 約質量(g) | 理論上の最大垂直引張力 (kg) | 最大磁束を実現する最適な鋼板厚さ |
|---|---|---|---|
| 50mm×10mm | ～147g | ～65kg | 10mm鋼板 |
| 75mm×15mm | ～497g | ～185kg | 15mm鋼板 |
| 100mm×20mm | ～1,178g | ～420kg | 20mm鋼板 |
磁束戻り経路の原理: 薄い金属板に取り付けられると、大きな磁石の強度が十分に活用されません。磁束線が磁気飽和に達することなく磁束の戻り経路を完了するには、厚い鋼鉄のバックプレートが必要です。 2mm の板金壁に取り付けた場合、100mm ディスクは重大な磁束漏れを経験し、実効保持力が最大 60% 減少します。当社のエンジニアリング スタッフは、お客様の機械チームと直接連携して、最適な裏当て鋼の仕様を計算します。
大型ネオジムディスクの実装エンジニアリング
焼結 NdFeB 永久磁石材料の密度は約 7.5 g/cm3 です。大きな丸いディスクは、その重量と大きな重力のため、構造上の取り付けに重大な課題を抱えています。たとえば、100mm x 25mm のディスク 1 枚の重さは約 1.5 kg です。
熱管理と内部減磁のリスク
大きな円形磁石は断面質量が大きいため、小さな円盤磁石よりも内部熱の放散がはるかに遅くなります。高速永久磁石モーター、発電機、または磁気分離ドラムでは、高周波磁場の変化により内部渦電流が誘発されます。これらの電流により、周囲の表面温度をはるかに超える局所的な内部コアの加熱が発生します。
壊滅的な励起損失を避けるため、標準的な N グレード材料 (最大 80°C / 176°F) を連続動的機械では決して使用しないでください。熱劣化を防ぐために、高い固有保磁力 (Hcj ≥ 25 ～ 30 kOe) を保持する N45UH (180 °C)、N42EH (200 °C)、または N38AH (230 °C) などの高保磁力グレードを選択することをお勧めします。
ハイパワー産業用ディスクの取り扱い
重要な警告: 工業規模のネオジム磁石には計り知れない引力があり、不注意に取り扱うと重度の身体的外傷を引き起こす可能性があります。
大型永久磁石の重工業用途
当社の頑丈な大型強力丸型磁石は、継続的な電磁電力が実現不可能であるか、エネルギーコストが法外に高い重要な産業分野に役立ちます。
激しい機械的ストレス下でのコーティングの耐久性
大きな磁石は、取り付け中に大きな機械的ストレスにさらされます。標準的な薄い Ni-Cu-Ni メッキ (10 ～ 15 μm) は、重い組み立て中に簡単に欠けたり傷がついたりする可能性があり、生の鉄が湿気や酸化にさらされます。
| コーティングの種類 | 厚さの仕様 | 耐塩水噴霧性 (SST) | 推奨環境 |
|---|---|---|---|
| 標準ニッケル-銅-ニッケル | 12～18μm | 24～48時間 | 屋内ファクトリーオートメーション、クリーンな組立室。 |
| 耐久性の高いエポキシ (黒) | 30～50μm | 96～240時間 | 湿気の多いアウトドア用品、マリン用品、鉱山。 |
| パリレンCコーティング | 10～20μm | 100 時間以上 (ピンホールなし) | 化学浸漬、医療機器、真空システム。 |
精密加工公差と寸法管理
大型の工業用磁石は、精密鋼製ローターまたはキー溝スロットに圧入されることがよくあります。工業用の標準公差 (±0.1mm) により、高 RPM 機器では組み立て詰まりや構造的なスロップが発生する可能性があります。
Zhaobao Groupは、特殊な多軸CNC表面研削盤およびワイヤーカット機械を利用し、厚さ±0.02mm、外径±0.05mmまでの厳しい寸法公差を達成しています。当社の大型強力丸型磁石の各バッチには、検証済みの寸法検査テストシートが含まれています。
費用対効果の分析: 単一の大型ディスクと複数の磁石アレイの比較
高強度保持リグを設計する場合、エンジニアは、単一の大きなディスクを使用することと、複数の小さなディスク磁石をハルバッハ配列に組み立てることを比較することがよくあります。
シングルラージディスクの利点: 比類のない構造の単純さ、組み立て中の磁石間の反発による失敗のリスクが排除され、個々の磁石の接着剤が剪断されるリスクがゼロです。高負荷サスペンション、重量物運搬リグ、堅牢な産業用カプラーに最適です。
マルチマグネットアレイの利点: 手動組み立てのための個々のコンポーネントの重量が軽減され、物理的に柔軟に配置され、単一点の熱劣化のリスクが軽減されます。広い面の平面コンベヤに最適です。
保管、梱包、および輸送の安全ガイドライン
高磁場永久磁石を輸送するには、国際 IATA 航空貨物および海上安全規制に準拠する特殊な磁気シールド梱包が必要です。
30年の工業精度：Zhaobao Magnet Group
1990 年代に設立された Zhaobao Magnet Group は、中国の先駆的なレアアース企業グループの 1 つとして認められています。 60,000 平方メートルを超える主な生産施設を運営し、500 名を超える熱心な従業員によってサポートされている当社の工場は、年間 8,000 トンを超える高級ネオジム磁石を生産しています。中国科学院との戦略的パートナーシップにより、当社は「永久磁石モーター磁石工学技術センター」を設立しました。 2022 年の時点で、当社のエンジニアリング チームは 22 件の独自発明特許を取得しており、N54、N54SH、N54UH、N48EH、N45AH などの超高級グレードの量産に成功しています。
当社の大型強力丸型磁石を購入すると、主要メーカーと直接取引することになります。原材料の焼結、ワイヤー切断、多軸研削、カスタムメッキ、テストを完全に社内で管理することで、中間マークアップを排除し、正確な寸法公差を保証し、バッチごとのテストレポートによる完全なトレーサビリティを提供します。
工場直接の透明性と無料のテストサンプル
当社の重機および産業オートメーションパートナーの多くは、サードパーティベンダーによる現場での深刻な減磁や機械的コーティングの故障に直面した後、Zhaobao Group に移行しました。当社の高耐久大型強力丸型磁石は、過酷な連続使用用途に耐えるように特別に設計されています。当社は無料の評価サンプルと完全な材料試験データを提供し、エンジニアリング チームが本格的な生産前に機械的完全性と引張力を検証できるようにします。
よくある質問
Q1: 納品後に大きな丸い磁石をドリル、のこぎり、または機械加工することはできますか?
A: 絶対に違います。焼結 NdFeB は、非常に硬くて脆いセラミック材料です。機械加工を試みると、磁石が粉砕され、表面の保護コーティングが破壊され、細かい NdFeB 研削粉が発生します。この粉塵は有毒で引火性が高いです。すべての機械穴、ザグリ、スロットは Zhaobao Group によって精密に機械加工されている必要があります。前初期磁化まで。
Q2: 大型磁石の価格競争力はどのくらいですか?隠れた料金はありますか?
A: 当社は、社内での原材料調達と完全な製造能力を備えた直接製造拠点として運営されています。中間マージンなしで当社の技術営業チームから直接購入できます。当社は、生産量とカスタム技術プロトタイプの両方に対して、完全に透明性のある価格設定を提供します。
Q3: 契約前に試作サンプルをリクエストできますか?
A: はい。企業のエンジニアリングチーム向けに、機械的フィット感、保持力、表面コーティングの耐久性をテストするための評価サンプルを提供しています。
Q4: 製造ラインを管理する認証は何ですか?
A: Zhaobao Magnet Group は、IATF 16949 (自動車品質システム) および ISO 9001 品質管理に基づいて運営されています。製品安全性準拠証明書 (RoHS、REACH) およびフラックス検査シートが出荷に同梱されます。
Q5: くっついた大きな磁石を分離する最適な方法は何ですか?
A: 2 つの大きな強力な磁石をまっすぐに引き離そうとしないでください。垂直方向の力はあまりにも巨大です。代わりに、磁石を頑丈な木製のベンチに置き、一方の磁石をスタックの端から横にスライドさせて、もう一方の磁石を所定の位置にしっかりと保持します。
