製品説明

Zhaobao Magnet Group からセンサー用の高精度長方形磁石を購入してください。今すぐカスタム OEM 見積もりと迅速なサンプル納品をリクエストしてください。 8,000 トンの容量を持つ 30 年の磁石メーカーによって製造された当社のセンサーグレードの長方形ブロックは、フェールセーフスイッチングのための安定した磁束を提供します。 IATF16949 および ISO9001 に基づいて認定された当社は、カスタムハウジングとエポキシカプセル化を備えた厳しい公差の NdFeB、SmCo、および AlNiCo 磁石を提供しており、自動車業界およびオートメーション業界の 3,000 を超える世界の顧客から信頼を得ています。

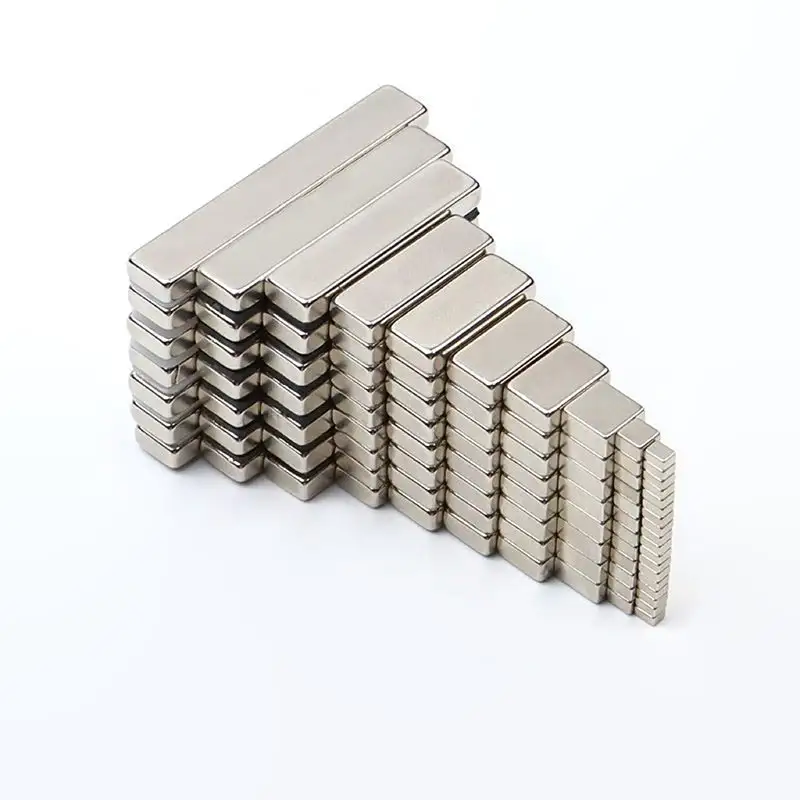

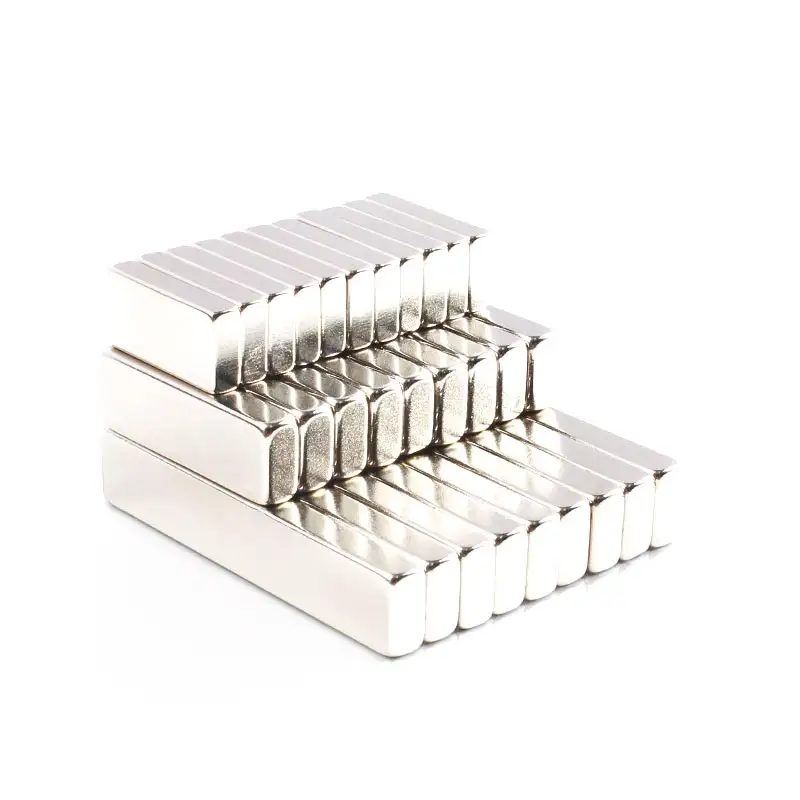

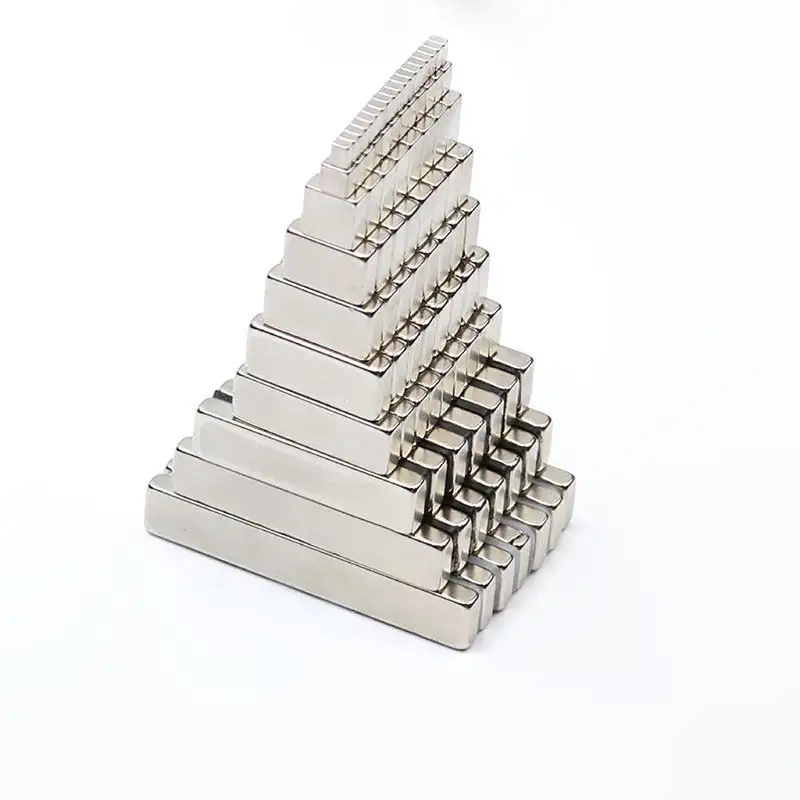

Rectangular Magnets for Sensors

技術基盤

センサー対応の磁石材料の比較

センサー用の長方形磁石を設計する場合、最適な磁性合金を選択することが重要です。リードスイッチ、デジタルホール効果ラッチ、線形磁気抵抗 (AMR/TMR) IC などのさまざまなセンサートポロジでは、特定の磁束プロファイル、物理的フットプリント、熱応答が必要です。標準的な市販の磁石は、磁束の分散が制御されていないことがよくあります。ただし、センサーグレードの永久磁石は保磁力、残留誘導、熱係数のバランスをとらなければなりません。

磁石の材質	マックスエネルギー製品	最高動作温度 (°C)	センサーアプリケーションの適合性	コストプロファイル
アルニコ (アルミニウム-ニッケル-コバルト)	5.0 – 10.0 MGOe	550℃まで	極端な温度環境、航空ナビゲーション、エンジンセンサー、高精度リードスイッチに最適です。	中程度から高程度
ネオジム (NdFeB)	35.0 – 54.0 MGOe	80℃～240℃	最大の磁気エネルギー量。ホールスイッチ、車載 EPS、マイクロセンサーの最大限の小型化が可能になります。	適度
フェライト(セラミック)	1.1 – 4.5 MGOe	250℃まで	大きなギャップの近接スイッチ、液面フロート、および基本的な磁気ドア用のコスト効率の高いソリューションです。	最低
サマリウムコバルト (SmCo)	16.0 – 32.0 MGOe	350℃まで	防衛および航空宇宙センサー向けの極めて高い耐熱性と耐腐食性を備えた高エネルギー。	高い

エンジニアリングに関する洞察:ネオジム長方形ブロックは単位体積あたり最大の磁束を提供し、拡張されたエアギャップでマイクロセンサーをトリガーします。ただし、環境が 300°C を超える極端な熱サージにさらされる用途では、依然として AlNiCo または SmCo が議論の余地のない標準です。

重要な温度安定性

温度変動は磁気センサーの動作点と解放点を直接変化させます。最高動作温度またはキュリー温度を超えると不可逆的な減磁が発生し、センサーの故障や起動タイミングの遅延につながります。

航空宇宙ナビゲーション、自動車パワートレインセンシング、産業用バーナー制御では、熱管理が最も重要です。

可逆損失と不可逆損失: 温度が低下すると、可逆損失はセンサー IC アルゴリズムによって補償されます。不可逆的な損失により磁区構造が破壊され、永久的なセンサーオフセットが発生します。

アルニコの耐熱性の優位性: $B_r$ の可逆温度係数が -0.02%/°C と低く、アルニコは 550°C まで揺るぎない磁束密度を保証します。

熱絶縁アーキテクチャ: 超高温ゾーン (排気マニホールド、オーブンなど) の場合、エンジニアは、電子センサー IC を絶縁バリアの背後に取り付けながら、高温ゾーン内にセンサー用の高温長方形磁石を配置します。磁石の深い磁場浸透により、熱境界を簡単に橋渡しします。

磁化方向とセンサーのトリガー

磁化軸は磁場の包絡線 (ガウス分布) の形状を決定し、これがセンサーのスイッチング距離と再現性を決定します。長方形の形状では、次の 3 つの主要な磁化モードが提供されます。

軸方向/厚み着磁: 磁極は主平面上に存在します。これにより、磁石の面に対して垂直に外側に突き出る高密度の磁場が生成され、正面からのホールスイッチのアクティブ化と線形ストロークの追跡に最適です。

縦磁化/長さ磁化: 極は狭い端面にあります。これにより、ブロックの側面に沿って細長い磁気アークが生成され、液面フロートや空気圧シリンダースイッチの長いリードスイッチ接点を作動させるのに好ましい方向となります。

ラジアル / 多極カスタムアレイ: 片面に N-S 極が交互に磁化された特殊な長方形のブロックで、高解像度のインクリメンタルエンコーダや回転位置センサーに最適です。

確実なスイッチングを実現する寸法精度

最新の大量自動組立では、磁石の厚さのわずかな変化が表面磁場の強度の大きな変化につながります。長方形の磁石のバッチの厚さが ±0.1 mm 変化すると、センサーの作動距離が数ミリメートル変動する可能性があり、誤ったトリガーや完全なスイッチングの失敗が発生する可能性があります。

Zhaobao Magnet Group は、高精度のダイヤモンドホイールスライスとワイヤ EDM 研削を適用して、±0.01 mm までの厳しい寸法公差を維持します。これにより、バッチ間のガウス再現性が ±1.5% 以内に保証され、工場の組み立てラインでセンサー電子機器を動的に再校正する必要がなくなります。

製品の完全性

ハウジングとコーティング: 磁石を超えた保護

実際の産業環境のセンサーは、攻撃的な液体、激しい振動、化学蒸気、湿気の侵入に遭遇します。生の焼結永久磁石、特に高性能 NdFeB は、繰り返しの衝撃を受けると酸化やマイクロチッピングが発生しやすくなります。したがって、当社は、裸の磁石ではなく、完全にカプセル化された、すぐに取り付けられる磁気アセンブリの供給を専門としています。

ABS / PA66 プラスチック射出カプセル化: オーバーモールドされたハウジングは、水、油、粉塵に対する IP67 / IP68 の侵入保護を提供し、油圧スイッチや自動車用近接スイッチへの液体の侵入を防ぎます。

ステンレス鋼 (SS304 / SS316L) スリーブ: 食品、医薬品、高圧化学薬品レベルセンサー用の密閉レーザー溶接エンクロージャ。

高度な保護コーティング: 多層 Ni-Cu-Ni、黒色エポキシ (500 時間の中性塩水噴霧テストを超える)、亜鉛、およびパリレンコーティングにより、耐振性と電気絶縁を実現します。

アプリケーションシナリオ

リードスイッチ、ホールセンサーなど

長方形の永久磁石ブロックは、幅広い非接触位置および速度検出技術にわたる汎用の物理トリガーとして機能します。

リードスイッチの作動: 縦方向の長方形の磁石は、リードスイッチの強磁性接点をきれいに引き寄せる 2 つの異なる磁気ローブを提供し、ドアセキュリティセンサーやスマートメーターに鮮明でバウンスのない電気信号を生成します。

ホール効果位置センサー: 厚さ方向に磁化されたブロックは、自動車制御システムにおける絶対線形位置、スロットルペダルの踏み込み、およびブレーキライトの作動を感知するためにホール IC によって使用される線形磁場勾配を供給します。

磁気抵抗 (AMR / TMR) センサー: 高精度の小型長方形ブロックは、超高感度の歯車の歯数カウントや磁気ナビゲーションユニットに必要な、微妙で非常に安定した磁気ベクトル場を提供します。

バリアを通過する検出を解決する

センサーに長方形磁石を導入することの主なエンジニアリング上の利点の 1 つは、物理的な機械的貫通を伴うことなく、ステンレス鋼、アルミニウム、ガラス、プラスチック、木材などの非強磁性バリア材料を通して磁束線を投影できることです。

密閉された化学薬品タンクのレベル検知: タンク内の耐薬品性 PTFE フロート内に埋め込まれた長方形の磁石が、非磁性ステンレス鋼のタンク壁の外側に安全に取り付けられた外部ホールセンサーアレイを確実にトリガーします。

破壊行為防止セキュリティドア: 木製または複合材のドアフレーム内に隠されたカプセル化された長方形のブロックが、側枠内の隠された磁気リードセンサーを作動させ、目に見えない改ざん防止侵入監視を提供します。

高温および過酷な環境ソリューション

エンジンルーム、工業用硬化オーブン、油井、蒸気ラインなどの過酷な環境でセンシング要件が発生すると、従来の電子センサーは機能しません。クールゾーンに配置された絶縁型センサー電子ユニットと、ホットゾーン内に直接配置されたセンサー用の熱硬化アルニコまたはSmCo長方形磁石を組み合わせることで、熱電子故障なしで連続位置検出が達成されます。

カスタマイズと注文

カスタムサイズ、グレード、およびアセンブリ

Zhaobao Magnet Group では、同じセンサーアーキテクチャが 2 つもないことを理解しています。当社は、お客様の CAD モデルと回路設計仕様に直接合わせた完全な OEM および ODM カスタムエンジニアリングを提供します。

カスタム形状: ステップカット、ベベル、面取りエッジ、取り付けネジ穴を含む、カスタムの長さ、幅、厚さの比率。

カスタマイズされた磁石グレード: 高収率 N35 ～ N54 室温 NdFeB から、N54SH、N48EH、N45AH、SmCo25、AlNiCo 5/8 などの極度耐熱グレードまで。

完全なアセンブリ: プラスチックのオーバーモールディング、金属ハウジングのプレス加工、エポキシポッティング、および多極磁化。

迅速なプロトタイプとサンプルの発送: 研究開発の検証サイクルを加速するために、3 ～ 7 日以内に迅速なサンプル生産と世界中への速達配送が行われます。

Zhaobao Magnet Group と提携する理由

1990 年代に設立された Zhaobao Magnet Group は、500 名を超える熟練スタッフを擁する 60,000 平方メートルの巨大な製造施設を運営し、年間 8,000 トンを超える希土類磁石を生産しています。 22 件の発明特許を保有する当社の共同永久磁石工学技術センターでは、中国科学院と協力して、原材料の純度が 95% 以上であることを保証しています (業界平均の 80% に対して)。

当社は、IATF16949、ISO9001、ISO14001、および ISO45001 に基づく完全な認証を取得しており、製品は CE、ROHS、REACH、CP65、および CHCC 準拠を満たしています。 Huawei、Samsung、General Motors、Hitachi、Volkswagen、Foxconn を含む 3,000 を超える国際顧客にサービスを提供しており、当社は 24 時間年中無休のテクニカルサポートを提供し、8 時間以内の応答を保証しています。
