アプリケーションにおけるリング磁石と固体磁石の違いは何ですか?

工業用磁石の世界では、リング磁石と固体磁石のどちらを選択するかは、単に形状の問題ではありません。これは、磁界分布、取り付け方法、組み立てプロセス、そして最終的にはシステム全体の性能に影響を与える決定です。固体磁石は、ディスク、ブロック、円柱のいずれであっても、その表面全体から磁場を発します。あリングマグネット対照的に、磁石には中央の穴があり、磁場の形状を根本的に変更し、固体磁石では利用できない幅広い設計の可能性を開きます。これらの違いを理解しているエンジニアは、センサー、モーター、磁気カップリング、保持装置など、アプリケーションに適した磁石を指定できます。

アプリケーションにおいてリング磁石が固体磁石とどのように異なるかという質問は、アプリケーションの特定の機能要件を検討することで最もよく答えられます。リング磁石は、磁石をシャフトに取り付ける必要がある場合、磁場を特定の環状領域に集中させる必要がある場合、または組み立てや位置合わせのために中央の穴が必要な場合によく使用されます。固体磁石は、一点に強力な集中磁場が必要な場合、または磁石が単純な保持またはクランプ機構の一部である場合に使用されます。この記事では、リング磁石と固体磁石の包括的な技術比較を提供し、磁場の形状、取り付けと組み立ての考慮事項、アプリケーション固有の選択基準、それらを区別する材料と製造要素を取り上げます。

目次

• 1. リング磁石とは何ですか?固体磁石との違いは何ですか?
• 2. リング磁石と固体磁石では磁場の形状がどのように異なりますか?
• 3. 回転システムでは、取り付けと組み立てにリング磁石が適しているのはなぜですか?
• 4. リング磁石と固体磁石の主な用途の違いは何ですか?
• 5. 材料の選択と製造プロセスをどのように比較しますか?
• 6. よくある質問（FAQ）
• 7. 結論

1. リング磁石とは何ですか?固体磁石との違いは何ですか?

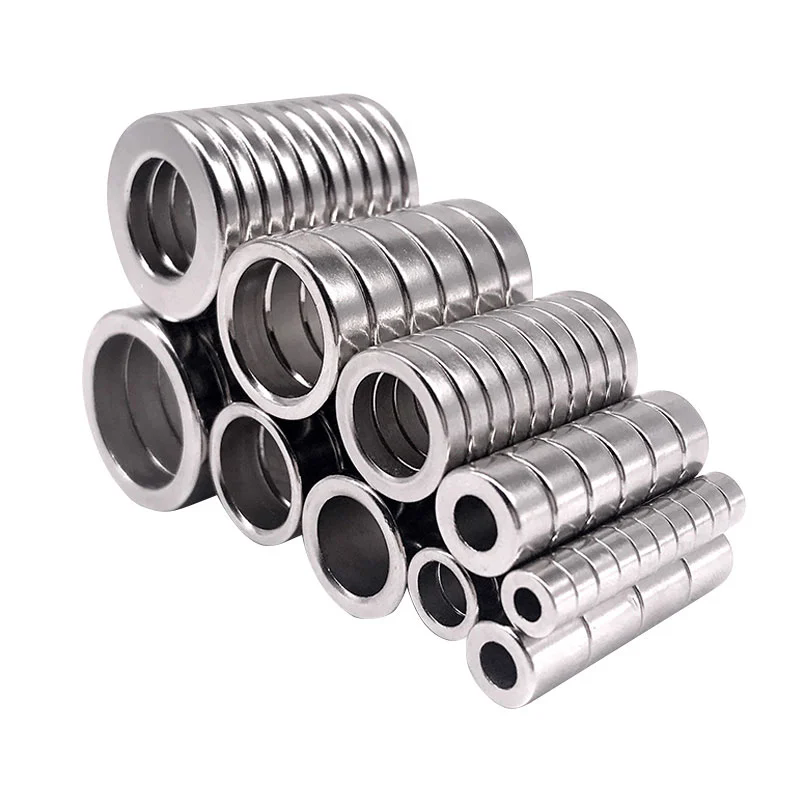

リング磁石は、中央に穴があり、環状（リング状）の形状をした永久磁石です。穴のサイズは、小さな穴から外径に近い大きな開口部までさまざまです。磁石は、軸方向に磁化（極が平面上にある）または直径方向に磁化（極が曲面上にある）することができます。磁化方向の選択は用途によって異なります。対照的に、固体磁石には中心穴がありません。これは、ディスク、ブロック、シリンダーなどの磁性材料の固体片です。この区別は、幾何学的には単純ですが、機能的には奥が深いです。リングマグネットの中央の穴は、単なる軽量化の機能ではありません。これは、磁石をシャフト、チューブ、またはねじ付きロッドに取り付けることを可能にする機能要素です。また、磁場の分布も変化し、体積全体ではなく環状領域に磁場の分布が集中します。

違いを理解するには、永久磁石の基本的な物理学を考えてみましょう。固体ディスク磁石の磁場は中心で最も強く、距離とともに減衰します。力線は北極面から出て南極面に戻ります。フィールドは通常、中心軸に関して対称です。リング磁石の全体的な磁界パターンは同様ですが、中央の穴により、中央に磁界強度が低い領域が形成されます。これは、センサーがリングの中心に配置されている場合など、磁石の中心が磁気干渉を受けないようにする必要がある用途で有利です。以下の表は、リング磁石と固体磁石の基本的な違いをまとめたものです。

で厦門昭宝磁石有限公司では、リング磁石と固体磁石の両方を幅広い材質とサイズで製造しています。当社の工場のエンジニアリング チームは、どのタイプがお客様の用途に最適であるかを判断するお手伝いをいたします。選択は必ずしも明らかではありません。磁場の要件、機械的制約、組み立てプロセスを注意深く分析する必要があります。次のセクションでは、これらの要因を詳しく調べていきます。

2. リング磁石と固体磁石では磁場の形状がどのように異なりますか?

磁石の磁場の形状は、その形状と磁化の方向によって決まります。リング磁石の場合、中央の穴によって固体磁石とは異なる独特の磁場分布が形成されます。この違いを視覚化するには、磁石から発せられる磁力線を想像してください。固体円盤磁石では、磁力線は中心に集中し、表面から離れるにつれて広がります。磁場はディスク面の中心で最も強くなります。リング磁石では、磁力線は内径と外径の間の環状領域に集中します。リングの中心には比較的弱い磁場があります。この違いは、磁石を使用してセンサーを作動させたり、システムの特定の部分と相互作用したりする用途では重要です。

磁化の方向も重要な要素です。リング磁石はいくつかの方法で磁化できます。軸方向の磁化は、極がリングの平らな面上にあることを意味します。これは最も一般的なタイプで、固体ディスクに似たフィールドを生成しますが、中央に穴があります。直径方向の磁化とは、極がリングの外径の反対側にあることを意味します。これにより、リング全体に配向された磁場が生成され、磁気エンコーダや回転センサーなどの用途に役立ちます。多極磁化とは、リングの周囲に複数の N 極と S 極があることを意味します。磁気カップリングやブラシレスDCモーターなどの用途に使用されます。以下の表は、リング磁石のさまざまな磁化オプションをまとめたものです。

場の形状も、磁石が発揮できる磁力に影響します。リング磁石と同じ外径と厚さを持つ固体磁石は、より多くの磁性材料を含むため、一般的により高い吸引力を持ちます。ただし、リング磁石の磁場は環状領域に集中するため、特定の領域に力を加える必要がある用途では利点となります。 Xiamen Zhaabao Magnet Co., Ltd. では、高度な磁気シミュレーション ソフトウェアを使用して、リング磁石と固体磁石の磁場分布をモデル化しています。これにより、各顧客の特定のアプリケーションに合わせて設計を最適化することができます。

3. 回転システムでは、取り付けと組み立てにリング磁石が適しているのはなぜですか?

リング磁石と固体磁石の実用上の最も大きな違いの 1 つは、取り付けと組み立ての容易さです。リング磁石には中心穴があり、磁石をシャフト、チューブ、またはロッドに取り付けるために使用できます。これは、磁石が回転軸の中心に正確に配置されなければならない、モーター、発電機、磁気カップリングなどの回転システムにおいて重要な利点です。固体磁石はこの方法では取り付けることができません。別個の取り付けブラケットまたは接着剤が必要になるため、精度や信頼性が低下する可能性があります。リング マグネットの中心穴により、ベアリングやスペーサーなどの他のコンポーネントとともにシャフト上に積み重ねることができるため、組み立てプロセスが簡素化されます。

たとえば、一般的なブラシレス DC モーターでは、ローターはリング磁石が取り付けられたシャフトで構成されています。磁石は複数の極で磁化されており、固定子巻線と相互作用してトルクを生成します。リングマグネットの中心穴により、正確な締りばめでシャフトに圧入することができ、マグネットがシャフトと完全に同心になります。これはスムーズで振動のない操作に不可欠です。固体磁石をシャフトに取り付けるには別個のハブまたはキャリアが必要となり、コストと組み立ての複雑さが増加します。下表はリング磁石と固体磁石の取り付け特性を比較したものです。

取り付けの容易さは、磁気カップリングや磁気ギアなどの磁気アセンブリの組み立てにも及びます。これらのアセンブリでは、複数の磁石が特定のパターンで配置され、望ましい磁気相互作用が実現されます。リング磁石は共通のシャフトまたは共通のハウジング内に簡単に取り付けることができ、正確な位置合わせと間隔を確保できます。これを固体磁石で達成するのははるかに困難であり、カスタムの固定具と位置合わせ手順が必要になります。当社の工場では、リング磁石を使用した磁気アセンブリの設計と製造において豊富な経験があります。すぐに設置できる完全なアセンブリを提供できるため、お客様の時間と労力を節約できます。

4. リング磁石と固体磁石の主な用途の違いは何ですか?

リング磁石と固体磁石のどちらを選択するかは、最終的にはアプリケーションの特定の要件によって決まります。どちらのタイプの磁石も幅広い用途に使用できますが、特定の用途ではどちらかのタイプの方が明らかに優れています。適切な選択を行うには、これらのアプリケーションの違いを理解することが不可欠です。次の表は、リング磁石と固体磁石の主な用途の違いをまとめたものです。

アプリケーションの違いは必ずしも明確ではありません。場合によっては、従来固体磁石を使用していたアプリケーションでリング磁石を使用したり、その逆も可能です。たとえば、リング磁石は、ネジやボルト用の中央の穴が必要な場合の保持に使用できます。センサーが磁石の中心の磁場を検出するように設計されている場合、固体磁石をセンサーで使用できます。決定は、磁場の要件、機械的制約、コストの慎重な分析に基づいて行う必要があります。 Xiamen Zhaabao Magnet Co., Ltd. では、お客様と緊密に連携してアプリケーション要件を理解し、最適な磁石タイプを推奨しています。当社のエンジニアリング チームは、製造前に設計を検証するための磁気シミュレーションおよびプロトタイピング サービスを提供できます。

5. 材料の選択と製造プロセスをどのように比較しますか?

リング磁石と固体磁石はどちらも、ネオジム (NdFeB)、サマリウム コバルト (SmCo)、フェライトなどの幅広い磁性材料から製造できます。材料の選択は、必要な磁力、動作温度、コストによって異なります。ネオジムは高性能用途に最も強く、最も一般的に使用される材料ですが、動作温度限界がサマリウム コバルトよりも低くなります。フェライトは強度は劣りますが、はるかに安価であり、耐食性に優れています。以下の表は、これらの材料の主な特性を比較しています。

リング磁石の製造プロセスは、特に直径方向または多極に磁化されたリングの場合、固体磁石の場合よりも複雑です。リングは正しい寸法にプレスまたは機械加工する必要があり、望ましい磁極パターンを実現するために磁化を正確に適用する必要があります。多極着磁には専用の着磁治具が必要ですが、設計と製造に費用がかかる場合があります。リング磁石の検査には、極パターンと磁場の強さを検証するためのヘルムホルツ コイルや磁場マッパーなどの特殊な機器も必要です。当社の工場では、リング磁石が最も要求の厳しい仕様を確実に満たすように、高度な着磁および検査装置に投資してきました。また、磁石を腐食から保護するために、ニッケル、亜鉛、エポキシ、パリレンなどのさまざまなコーティングも提供しています。品質と精度に対する当社の取り組みにより、当社は世界中のお客様にとって信頼できるリング磁石のサプライヤーとなりました。

6. よくある質問（FAQ）

質問 1: 保持用途で固体磁石の代わりにリング磁石を使用できますか?

回答: 場合によってはそうです。ネジ、ボルト、その他の固定方法で中央の穴が必要な場合は、リング磁石を使用して保持できます。ただし、固体磁石にはより多くの磁性材料が含まれているため、一般に同じ外径と厚さに対してより高い吸引力が得られます。保持力が重要であり、中央の穴が必要ない場合は、通常、固体磁石の方が良い選択です。

質問 2: 軸方向に磁化されたリング磁石と比較した多極リング磁石の利点は何ですか?

回答: 多極リング磁石はその周囲に複数の N 極と S 極を持ちますが、軸方向に磁化されたリング磁石はその平らな面にのみ極を持ちます。多極構成は、ブラシレス DC モーター、磁気エンコーダー、磁気カップリングなど、高速で交流する磁界を必要とするアプリケーションで使用されます。よりスムーズなトルク生成とより正確な位置フィードバックが可能になります。

質問 3: リング マグネットの正しい磁化方向を選択するにはどうすればよいですか?

回答: 磁化方向の選択は用途によって異なります。軸方向磁化は、保持用途や単純なセンサーなど、磁場をリングの軸に沿って方向付ける必要がある場合に使用されます。直径方向の磁化は、ロータリー エンコーダなど、磁場をリング全体に向ける必要がある場合に使用されます。多極磁化は、モーターや磁気カップリングなど、高速に交流する磁場が必要な場合に使用されます。当社の技術チームは、アプリケーションに最適な磁化方向の選択をお手伝いします。

質問 4: ネオジム リング磁石の最大動作温度はどれくらいですか?

回答: ネオジム リング磁石の最大動作温度は、材料のグレードによって異なります。標準グレードの最高使用温度は80℃です。高温グレードは最大 150 °C、さらには 200 °C で動作しますが、これらのグレードは磁力が低くなります。高温と高い磁力の両方が必要な用途には、サマリウム コバルトが推奨される材料です。

質問 5: リング磁石を特定の寸法や公差に合わせてカスタマイズできますか?

回答: はい、リング マグネットは特定の寸法と公差に合わせてカスタマイズできます。アモイ昭宝磁石有限公司では、幅広いサイズと形状のリング磁石のカスタム製造サービスを提供しています。当社では、正確な公差に合わせて磁石を機械加工し、カスタム コーティングを適用し、お客様の正確な仕様に合わせて磁化することができます。当社のエンジニアリング チームは、お客様と協力して、お客様の用途に最適なリング マグネットを設計します。

7. 結論

リング磁石と固体磁石の違いは、穴の有無だけではありません。これは、磁界の形状、取り付け能力、およびアプリケーションの適合性における根本的な違いです。リング磁石は、磁石をシャフトに取り付ける必要がある場合、場を環状領域に集中させる必要がある場合、または多極場が必要な場合に推奨されます。集中した高い引張力が必要な場合、または磁石を単純な保持またはクランプ機構の一部として使用する必要がある場合には、固体磁石が推奨されます。これらの違いを理解することは、製品の磁石を指定するエンジニアや設計者にとって不可欠です。アモイ昭宝磁石有限公司では、リング磁石と固体磁石の両方を最高水準で製造する専門知識と製造能力を備えています。当社の工場では、製造するすべての磁石がお客様の要件を満たしていることを保証するために、先進的な材料、精密な製造プロセス、および厳格な品質管理を採用しています。

どのタイプの磁石がお客様の用途に最適であるかわからない場合は、当社の技術チームがお手伝いいたします。お客様のニーズに最適な磁石を選択するためのコンサルティングと設計サポートを無料で提供します。アプリケーションについて話し合ったり、見積もりを依頼したりするには、今すぐお問い合わせください。

今すぐ厦門昭宝磁石有限公司にお問い合わせくださいリング磁石または固体磁石の要件について話し合い、当社の磁気ソリューションがどのように製品を改善できるかを確認してください。
