軸方向磁化:上面と下面に磁極（厚み方向）。アキシャルフラックスモーター、磁気カップリング、および磁界が取り付け面に垂直な保持用途に最適です。
ラジアル磁化:円筒の内側と外側の表面に磁極があります。磁界が回転軸に平行なブラシレス DC モーター、サーボ モーター、ロータリー エンコーダーに適しています。
多極磁化:円周上に複数の N 極と S 極のペアがあります。正確な角度分解能を必要とするステッピング モーター、精密位置決めシステム、エンコーダー ホイールで使用されます。
製品

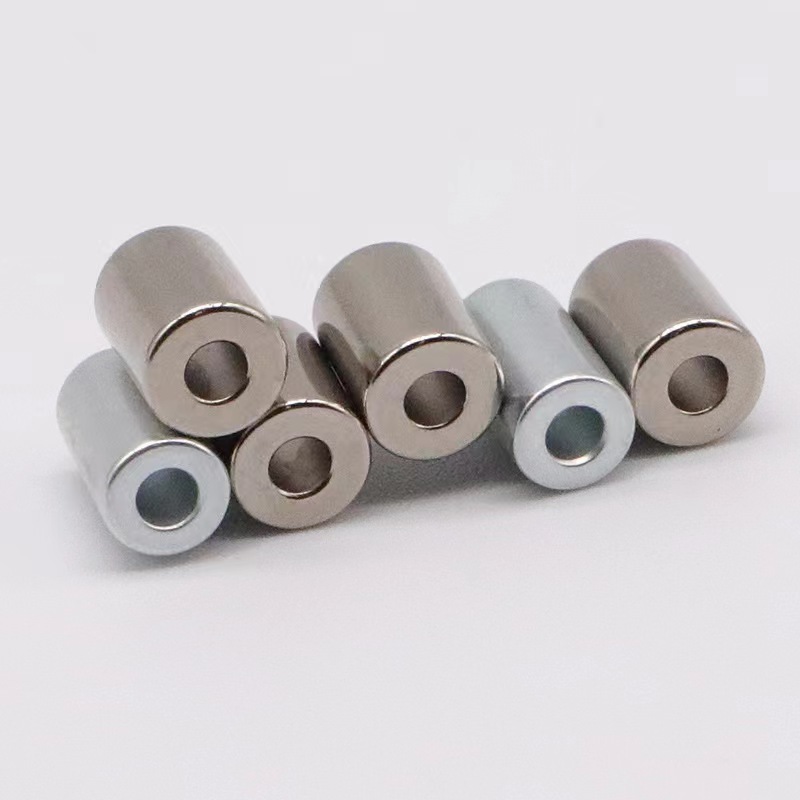

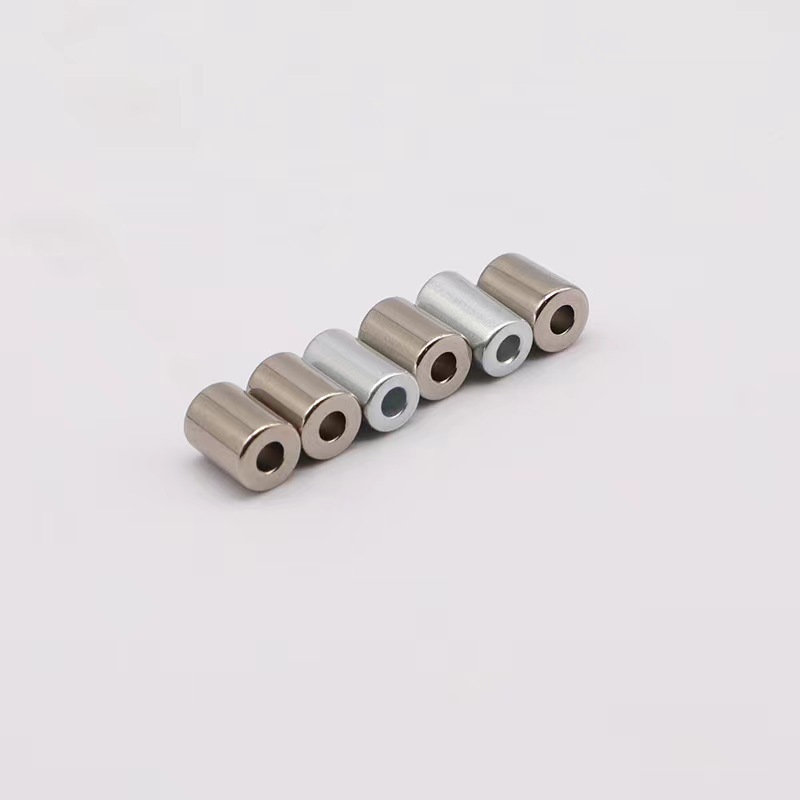

NDFEB リングマグネット
当社の NdFeB リング磁石は、最適化された磁場形状を必要とするアプリケーション向けに設計されており、環状設計により効率的な磁束管理を実現します。これらのネオジムリング形磁石は、モーター、センサー、エンコーダー、およびオーディオ機器用に特別に設計されており、そのトロイダル構成により、コンパクトな磁気回路設計とスペース効率の高い統合が可能になります。 N35 から N52 までのさまざまなグレードと複数の磁化パターン (アキシャル、ラジアル、多極) が用意されており、各 NdFeB リング磁石は、精密な寸法制御、均一な磁場分布、および要求の厳しい動作環境に適した堅牢な保護コーティングを施して製造されています。
お問い合わせを送信
製品説明
NdFeB リング磁石: 高度な用途向けに精密に設計されたネオジム リング磁石
外径 (OD)
3mm～150mm
内径 (ID)
1mm～120mm
厚さ（高さ）
1mm～50mm
同心
≤0.05mm

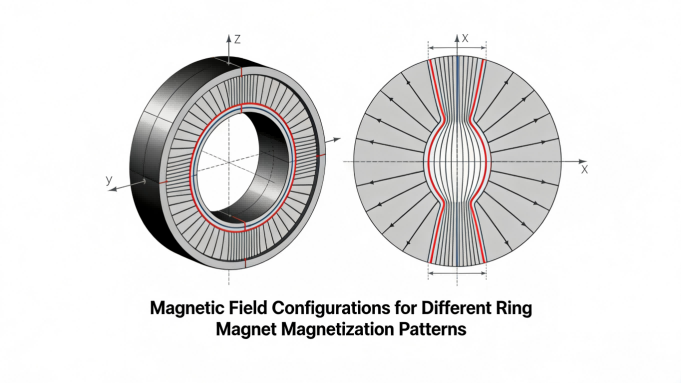

リング磁石の着磁オプション
リング磁石形状の工学的利点
最適化された磁気回路設計
環状の幾何学形状NdFeBリング磁石最小限の漂遊磁束で自然に集中した磁場を生成するため、正確な磁場制御が必要なアプリケーションに最適です。中空の中心により、有効な磁性体積を維持しながら材料の使用量が削減され、中心を通したシャフトやコンポーネントの取り付けが可能になります。この設計は、リング磁石をローターシャフトに直接取り付けることができるモーター用途で特に有利であり、磁気回路損失を最小限に抑えて効率的なエアギャップ磁場を生成します。
精密な寸法管理
一貫した製造NdFeBリング磁石同心度（通常 ≤0.05mm）、平行面、正確な内径/外径関係を維持するには、特殊な工具とプロセス制御が必要です。当社の CNC 制御のダイヤモンド研削およびスライス装置は、重要な表面の寸法公差を ±0.02 mm に維持し、焼結中の特殊な治具により反りを防止し、真円度を維持します。正確な形状により、アセンブリへの適切な取り付けと、生産バッチ全体にわたって一貫した磁気性能が保証されます。
均一なコーティング塗布
保護コーティングを塗布するNdFeBリング磁石内部表面と外部表面の両方を含む複雑な形状により、独特の課題が生じます。当社の自動電気めっきラインは、特別に設計された治具と最適化された浴の撹拌を利用して、内側の穴を含むすべての表面に均一な Ni-Cu-Ni コーティング (合計厚さ 12 ～ 15μm) を保証します。重要な用途向けに、困難な内径領域の腐食開始点を防ぐためのエッジのエポキシシーリングなど、強化されたコーティングオプションを提供します。

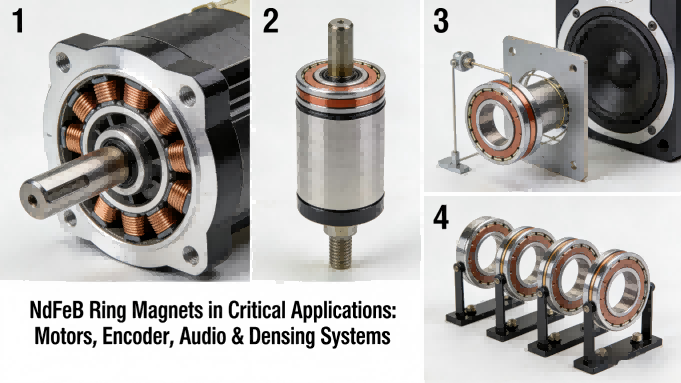

NdFeBリング磁石の主な用途
モーターシステム
コンパクトで効率的な磁気回路を必要とするブラシレス DC モーター、サーボ モーター、ステッピング モーター、スピンドル モーター、発電機ローター。
センサーとエンコーダー
ロータリーエンコーダ、位置センサー、速度センサー、および正確な角度測定を必要とする磁気コードシステム。
オーディオ機器
磁場を最適化するためにリング磁石の形状を利用したラウドスピーカー、マイク、ヘッドフォン、オーディオ トランスデューサー。
医療機器
精密な磁気コンポーネントを必要とする MRI コンポーネント、手術器具、診断機器、医療用ポンプ。
技術仕様: 標準 NdFeB リング磁石シリーズ
次の表は、当社の標準範囲の詳細を示しています。NdFeBリング磁石共通の寸法と仕様を備えています。特別な寸法、グレード、磁化パターン、コーティングを含むカスタム構成は、適切な最小注文数量で OEM アプリケーションに利用できます。
| シリーズコード | 寸法（外径×内径×高さ）mm | 利用可能なグレード | 磁化 | 一般的なガウス (表面) | 引っ張る力* | 主な用途 |
|---|---|---|---|---|---|---|
| RR-10 | 10×5×3 | N35、N38、N42 | 軸方向 | 2,300～2,500G | 0.8kg | 小型センサー、マイクロモーター |
| RR-20 | 20×10×5 | N38、N42、N45 | アキシャル/ラジアル | 2,400～2,600G | 2.5kg | エンコーダ、小型DCモーター |
| RR-30 | 30×15×8 | N40、N42、N45H | ラジアル | 2,500～2,700G | 6.5kg | サーボモーター、アクチュエーター |
| RR-50 | 50×25×10 | N42H、N45SH、N48 | ラジアル/多極 | 2,600～2,800G | 15.0kg | BLDC モーター、産業用ドライブ |
| RR-80 | 80×40×15 | N45SH、N48H、N50 | 多重極 | 2,700～2,900G | 32.0kg | 大型モーター、発電機 |
| カスタムリング | 3～150mmの外径範囲 | N30～N55全シリーズ | 全柄 | 2,200～3,000G | アプリケーション固有の | 特殊なアプリケーション |
※引張力は鋼板に直接接触させて測定。実際の保持力は相手面の材質、仕上げ、接触面積により異なります。
リング磁石アプリケーションの品質保証
当社のすべての生産バッチNdFeBリング磁石環状形状に特有の包括的な品質検証を受けます。回転テーブル付き三次元測定機（CMM）による同心度測定、内径面専用のプローブ治具による磁場マッピング、内外径多点の膜厚検証を行います。当社の特殊なテスト治具は、実際の取り付け条件をシミュレートして、代表的な用途での磁気性能を検証します。完全な試験証明書には、寸法データ、磁気性能パラメータ、および完全なトレーサビリティのためのコーティング検証が含まれています。
IATF 16949:2016 ISO 9001:2015 同心度認定済み REACHおよびRoHS準拠 フルフィールドマッピング モーターアプリケーションのテスト済み
リング磁石の取り付けと組み込みのガイドライン
適切な取り付けNdFeBリング磁石最適なパフォーマンスと安全性にとって重要です。当社では、推奨されるしまりばめ (通常、直径 0.02 ～ 0.05 mm)、高速用途向けの接着プロトコル、金属ハウジングの熱膨張に関する考慮事項など、詳細な技術ガイドラインを提供しています。多極磁化リングについては、モータおよびエンコーダのアプリケーションで適切な位相を保証するための方向マーキングと正確な角度調整基準を提供します。当社のエンジニアリング チームは、お客様の動作条件とパフォーマンス要件に基づいて、アプリケーション固有の取り付けに関する推奨事項を提供できます。
リング磁石のサンプルまたは技術相談をリクエストする
当社のエンジニアリング チームはリング磁石のアプリケーションを専門とし、磁気回路解析、熱性能評価、取り付け設計の推奨事項を含む包括的な技術サポートを提供します。無料サンプルを提供していますNdFeBリング磁石特定のアプリケーションでの評価用に、テスト証明書とパフォーマンス データを完備しています。包括的な技術提案と見積りについては、寸法要件、性能仕様、用途の詳細をお知らせの上、お問い合わせください。
リングマグネット専門家: +86-18226620303 (WhatsApp/WeChat) |電子メール: zb25@magnets-world.com |リングマグネットに関するお問い合わせには 2 営業時間以内に技術的対応をいたします
