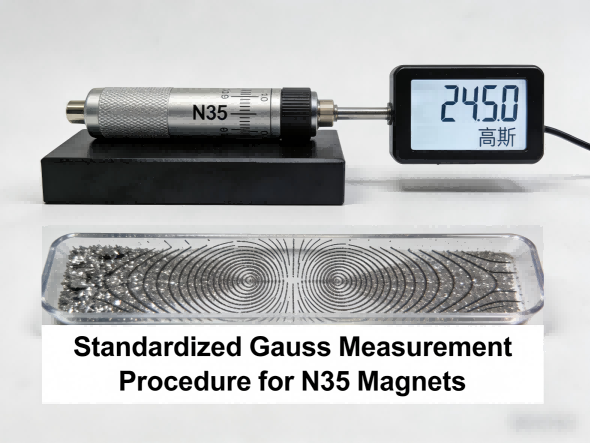

報告済みガウス値は測定技術によって大きく異なります。当社は磁気試験に関する ASTM A977 規格に準拠しており、0.25mm² アクティブエリアプローブを備えた校正済みのホール効果ガウスメーターを使用しています。測定は磁石表面中心から標準化された距離（接触、0.5mm、1.0mm）で行われます。のガウスN35 磁石の読み取り値はエアギャップ 1 ミリメートルあたり約 8 ～ 12% 減少するため、異なる磁石源間の比較分析には一貫した測定プロトコルが不可欠です。

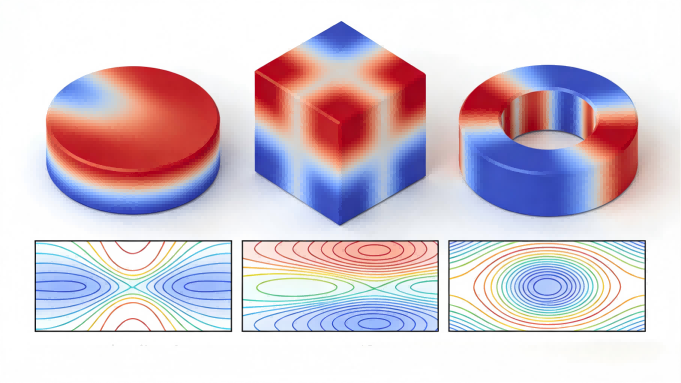

N35 磁石の形状とアスペクト比は表面に大きな影響を与えますガウス読み物。長くて薄い磁石は、より強い内部減磁場により低い表面磁束密度を示しますが、厚くて短い磁石はより高い測定値を示します。たとえば、N35 ディスク磁石 (直径 10mm × 厚さ 2mm) は通常 2,300 ～ 2,400 ガウスですが、ブロック状の同じ材料 (10mm × 10mm × 10mm) は 2,500 ～ 2,600 ガウスに達する場合があります。当社の技術データシートは形状固有の情報を提供しますガウス正確なアプリケーション計画のためのデータ。

一貫性のあるガウス性能を発揮するには、厳密な材料とプロセスの管理が必要です。当社の N35 磁石は、均一な磁気特性を保証するためにジスプロシウム含有量が制御されたバージン ネオジム材料 (純度 99.5% 以上) を使用しています。焼結温度 (±2°C) と磁化磁界強度 (≥2.0T) の統計的プロセス制御により、バッチ間の焼結を実現します。ガウス変動は ±3% 未満で、業界標準の変動 ±8 ～ 10% よりも大幅に低くなります。各製造ロットではガウス マッピングが行われ、均一性が検証されます。
