大型希土類磁石

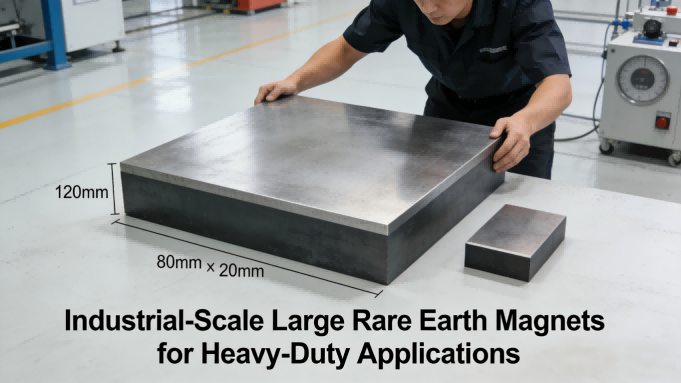

広い表面積にわたって大きな磁力を必要とするプロジェクト向けに、当社の工業用大型希土類磁石は、比類のない磁気エネルギー密度と構造的信頼性を提供します。これらの磁石は、プレミアムグレードのネオジム材料で設計され、当社の垂直統合生産プロセスを通じて製造されており、要求の厳しい産業環境においても一貫した性能を維持します。最大 150 mm の寸法と高トルク用途に特化した構成を備えた当社の大型希土類磁石は、風力タービン発電機、磁気分離システム、および重工業オートメーション機器の重要なコンポーネントとして機能します。

お問い合わせを送信

製品説明

工業用大型希土類磁石 |高出力永久磁石メーカー

産業用大型希土類磁石: ヘビーデューティ用途向けの高出力ソリューション

当社の大型希土類磁石の工学的利点

最適化された磁気回路設計

一般的なサイズの磁石とは異なり、大型希土類磁石自己減磁を防止し、均一な磁束分布を確保するには、特殊な磁気回路エンジニアリングが必要です。当社のエンジニアリングチームは、有限要素解析 (FEA) ソフトウェアを利用して磁化の方向とアスペクト比を最適化し、磁石の体積全体にわたって構造の完全性を維持しながら BH 製品を最大化します。

構造の完全性と熱管理

大型磁石の質量が増加すると、熱膨張と機械的応力に関して特有の課題が生じます。当社では、温度係数が改善されたジスプロシウム強化 NdFeB グレード (H、SH、UH シリーズ) を組み込み、最大 180°C までの動作安定性を保証します。焼結中の内部応力解析により、微小亀裂を防止します。大型希土類磁石寸法が100mmを超えるもの。

大判フォーマットの精密処理

磁石の体積が大きくなると、製造の一貫性がますます重要になります。当社の特殊な CNC 研削装置は、150 mm の寸法でも ±0.02 mm の公差を維持し、当社独自の多方向磁化システムにより、各製品の体積全体にわたって 95% 以上の磁化均一性を保証します。大型希土類磁石.

技術仕様: 大型希土類磁石シリーズ

次の表は、当社の標準範囲の大判希土類磁石の詳細を示しています。 OEM アプリケーションでは、最大 150 mm の特定の寸法、多極磁化、特殊コーティングなどのカスタム構成が利用可能です。

シリーズ	代表的な寸法 (mm)	利用可能なグレード	磁気エネルギー (BHmax、MGOe)	最大。動作温度	主な産業用途
LRM-100	100×50×20～120×80×25	N42SH、N45H、N48	42-48 MGOe	150℃	大型モーターローター、マグネットリフター
LRM-120	120×60×25～150×80×30	N40UH、N42SH、N45M	40-45 MGOe	180℃	風力発電機、磁選機
LRM-150	150×100×30～150×150×40	N38EH、N40UH、N42H	38-42 MGOe	200℃	産業オートメーション、重機センサー
カスタムラージフォーマット	150×200×50まで	N35～N52全シリーズ	35-52 MGOe	80～220℃	研究開発および特殊機器向けのオーダーメイドのソリューション

大型磁性部品の優れた製造技術

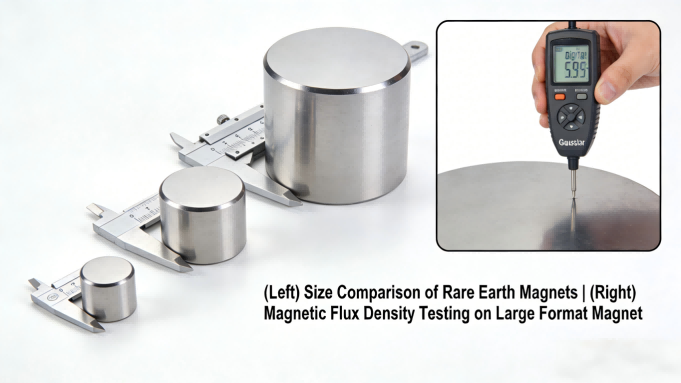

信頼できるものづくり大型希土類磁石特殊な機器とプロセス制御が必要です。当社の 30,000 平方メートルの施設には、均一な圧縮のための 500 トン油圧プレス、正確な温度プロファイルを備えた大型焼結炉、特注の多方向着磁治具など、大型磁石専用の生産ラインが収容されています。それぞれの大型磁石は、寸法検証、表面欠陥検出、および全容積磁気マッピングを受けてから、腐食保護のための当社の標準 Ni-Cu-Ni コーティング (最小総厚 15μm) が施されます。

IATF 16949:2016 ISO 9001:2015 大判フォーマットの専門化フルボリューム磁気マッピング RoHSおよびREACH準拠

取り扱いと統合のガイダンス

強力な磁力により、大型希土類磁石特殊な処理プロトコルが必要です。当社は、安全な分離手順、推奨される組み立て治具、最終製品に統合するための熱膨張の考慮事項など、詳細な技術文書を提供します。すべての大型磁石は非磁性スペーサーとともに出荷され、輸送中の保護を最大限に高めるため、強化された 8 セルの内部パッケージで輸出グレードの木箱に梱包されています。
