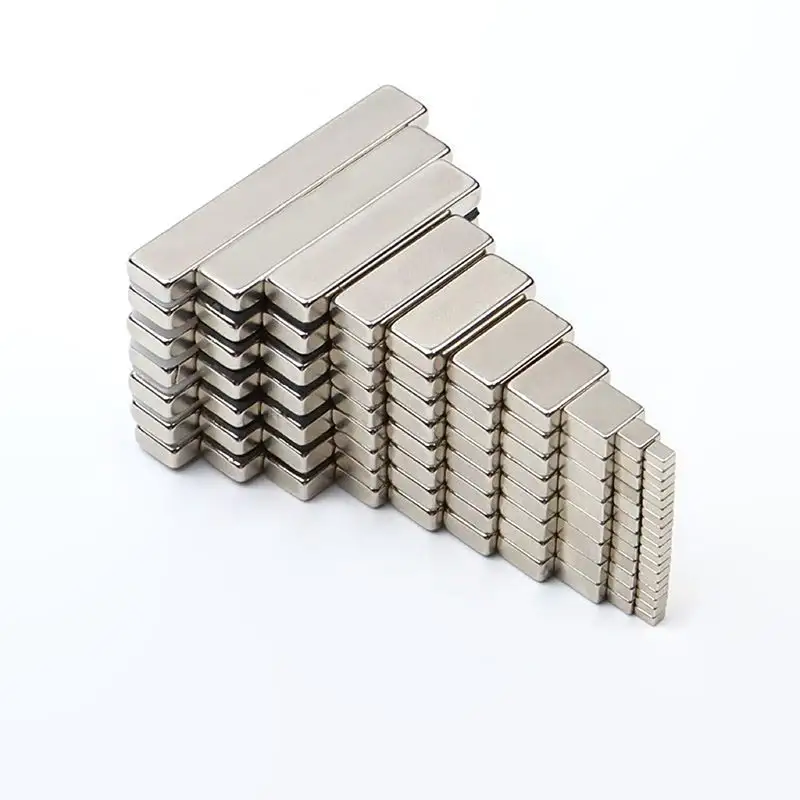

産業用ブロックマグネット
Zhaobao Magnet Group の産業用途向けの高性能ブロック磁石をご覧ください。最大 N54/N54SH グレードの電力を供給する自己精錬 NdFeB、SmCo、およびフェライト コアで構築されており、95% を超える材料純度、極度の耐熱性 (350°C)、厳密な寸法精度、および 100% OEM カスタム設計を特徴としています。
お問い合わせを送信
製品説明
Zhaobao Magnet 工業用ブロック磁石を今すぐ注文してください。カスタム設計、無料サンプル試用、工場直販の卸売価格については、当社の専門家にお問い合わせください。ベース面積 60,000 平方メートル、耐荷重 8,000 トンの 30 年のメーカーによって設計された当社の産業用ブロック磁石は、優れた磁場強度と構造安定性を提供します。 IATF16949 および ISO9001 に基づく認定を受けた当社は、カスタム コーティング、高保磁力、ゼロ励磁損失を備えた完全な OEM/ODM ブロックを 3,000 社以上の世界企業に供給しています。
産業用ブロック磁石とは何ですか?
産業用ブロック磁石 (長方形磁石、正方形磁石ブロック、または磁気スラブとも呼ばれる) は、大型機械や産業プロセスで強力で安定した集中した磁場を生成するように設計された、精密に設計された永久磁石コンポーネントです。標準化またはカスタムの長方形形状を備えた平らで平行な表面を特徴とするこれらのマグネット ブロックは、高い体積効率、最大の極接触面積、および予測可能な保持力または持ち上げ力を実現します。
標準的な民生用磁石とは異なり、工業グレードのブロック磁石は、厳しい機械的ストレス、高温の動作温度、強力な化学物質への曝露、および継続的な動的力に耐えられるよう、厳格な冶金管理の下で製造されています。これらは、現代の産業オートメーション、電気モーター アセンブリ、磁気分離システム、ロボット工学、重量物運搬機械の中核となる磁気基盤として機能します。
工業用ブロックマグネットの種類
機械的要件、環境への曝露、アプリケーションの磁束密度の要求に応じて、工業用ブロック磁石はいくつかの主要な材料タイプに分類されます。
材質と磁性グレード
さまざまな機械的および熱的課題に対応するために、当社のブロック磁石はさまざまな磁気グレードで製造されています。
| 材質の種類 | 利用可能な磁気グレード | 最高動作温度 | 主要なパフォーマンスプロファイル |
|---|---|---|---|
| 超高級ネオジム鉄B | N50、N52、N54 | 80°C (176°F) | 最大エネルギー束密度。室温でのオートメーションやリニアドライブに最適です。 |
| 高温ネオジム鉄B | N48SH、N54SH、N54UH | 150℃～180℃ | 高出力産業用モーターの熱減磁耐性に優れています。 |
| 極限環境用ネオジム鉄B | N48EH、N45AH | 200℃～240℃ | 超高固有保磁力 ($H_{cj}$)。極端な熱サイクル下でも重量損失が少ない。 |
| SmCo レアアース | SmCo25 / Sm2Co17 (16 ～ 32 年生) | 300℃～350℃ | 化学および防衛設備向けの優れた耐食性と耐熱性。 |
ブロックマグネットの構造と設計
産業用途に適切なブロック磁石を選択するには、物理的寸法と磁化方向を明確に理解する必要があります。
主な特長
当社の頑丈な産業用ブロック磁石は、目に見える運用上の利点を提供するように設計されています。
1. 高い一貫性と均一な内部構造
高度な真空焼結と正確な粒子配向技術を利用した当社のブロックは、超高磁気一貫性 (バッチごとの磁束変動 ±1%) を示し、大規模アセンブリにおける励磁損失の問題を排除します。
2. 極めて高い減磁耐性
特別に開発された高保磁力グレード (N48EH や N45AH など) は、強力な電気的逆トルク、機械的衝撃、および熱サージ下でも不可逆減磁がゼロであることを保証します。
3. 優れた表面保護コーティング
過酷な動作環境における酸化や物理的劣化を防ぐために、当社では、Ni-Cu-Ni、エポキシ (黒/グレー)、パリレン、亜鉛、テフロン (PTFE) などの工業グレードの多層コーティングを提供しています。
4. 精度公差
最先端のワイヤー EDM とダイヤモンド研削盤を使用することで、当社のブロック マグネットは±0.05 mm (またはご要望に応じて ±0.02 mm) までの厳しい寸法公差を維持し、狭いモーター スロットや CNC ハウジングにシームレスにフィットします。
技術仕様
当社の工業用永久ブロック磁石シリーズの標準エンジニアリングパラメータ:
製造工程
すべてのブロック磁石は完全な垂直的自己管理の下で生産され、生産の各段階で厳格な品質パラメータを維持します。
- 原料の真空溶解：純粋な希土類金属（ネオジム、プラセオジム、ジスプロシウム、鉄、ホウ素）を真空誘導炉で溶解し、高純度の合金インゴットを作成します。
- 水素ジェットミリング: 合金インゴットは水素分解によって粉砕され、ジェットミリングでマイクロスケールの非常に均一な粉末になります。
- 磁場プレス: 微粉末は、強力な磁場配向下で高トン数の油圧プレス内で圧縮され、結晶の配列が固定されます。
- 真空焼結: 緑色のブロックは高真空炉内で溶融に近い温度で焼結され、完全な材料密度 (純度 >95%) が達成されます。
- 精密機械加工: 焼結ブロックは、お客様の正確な寸法に合わせてダイヤモンド砥石またはワイヤーカット機械でスライスおよび研磨されます。
- 表面コーティングと磁化: 機械加工されたブロックには、多段階の電気メッキ/エポキシ コーティングが施され、その後、高電圧の容量性インパルス磁化が行われます。
カスタマイズ機能
当社は、お客様のエンジニアリング設計図に直接合わせた産業用途向けのブロック磁石の完全な OEM および ODM カスタム生産を専門としています。
産業用途
当社の永久磁石ブロックは、世界中の重要な産業分野に導入されています。
Zhaobao Magnet Groupを選ぶ理由
Zhaobao Group と提携することで、永久磁石技術における 30 年にわたる製造の熟練と技術的権威を得ることができます。
セレクションガイド
工業用磁気バーまたはブロックのコンポーネントを設計または調達する場合は、次の重要な選択パラメータを考慮してください。
- 必要な磁気吸引力: エアギャップと必要な保持力を計算して、N35、N52、または N54 グレードが必要かどうかを判断します。
- 最高動作温度: 連続動作温度を正しい熱グレードに合わせてください (標準 ≤80°C、M ≤100°C、H ≤120°C、SH ≤150°C、UH ≤180°C、EH ≤200°C、AH ≤240°C)。
- 環境暴露: 屋内の一般機械には Ni-Cu-Ni、高湿度にはエポキシ、腐食性化学環境には SmCo 材料を選択してください。
- 機械的取り付け: 平面接着 (構造用エポキシ) または機械的固定 (皿ネジ穴) のどちらが構造設計に最適であるかを判断します。
よくある質問
工業用ブロック磁石の最強グレードは何ですか?
室温で最も強いグレードは N54 で、最大の磁気エネルギー密度を実現します。高温の産業環境では、N54SH、N48EH、または N45AH などの高保磁力グレードが、極度の磁気強度と熱減磁耐性の間の最適なバランスを提供します。
ブロック磁石を欠けたり腐食したりしないようにするにはどうすればよいですか?
焼結希土類材料は本質的に硬くて脆いため、Ni-Cu-Ni や耐久性の高いエポキシなどの多層コーティングを適用します。さらに、設計段階で面取りまたは丸みを帯びたエッジを指定すると、設置時や操作中にエッジが欠けるリスクが大幅に軽減されます。
Zhaobao Magnet は CAD 図面に従ってカスタム ブロック マグネットを供給できますか?
はい。直接のソース工場として、当社は完全な OEM/ODM カスタマイズを提供します。 CAD 図面に従って、正確な長さ、幅、厚さ、ステップカット、ベベル、皿穴、磁化方向、耐熱グレードを指定できます。
プロジェクト用のカスタム ブロック マグネットを入手
産業用ブロック磁石の専門的な技術指導や競争力のある卸売見積もりが必要ですか?バリアフリーエンジニアリングに関するコンサルティング、CAD レビュー、および 8 時間以内の迅速なサンプル発送については、今すぐ Zhaobao Magnet Group にお問い合わせください。
